真空燒結爐主要用于硬質合金、不銹鋼、陶瓷材料、粉末注射成型、磁性材料等材料的真空燒結。

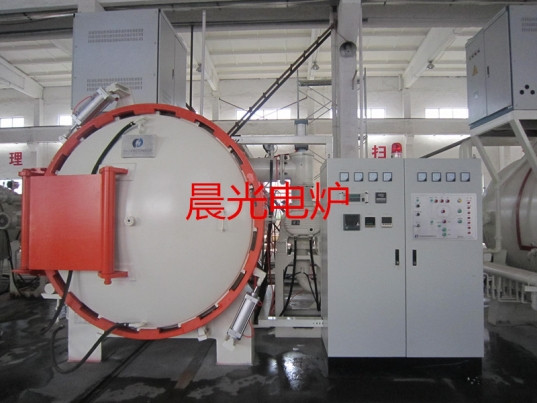

真空燒結爐是由爐體、加熱室、真空系統、電控系統、充氣系統、水冷系統、氣動系統和爐外運輸車等組成。真空爐主機為臥式、單室結構，由爐體、爐門、加熱室、真空系統等組成。
爐體與爐門、電機罩為雙壁水冷結構。爐體內、外壁采用優質碳素鋼板卷焊而成，一端與爐門法蘭焊接，另一端帶封頭和氣冷系統的電機連接法蘭焊接，內通冷卻水。爐體與爐門之間為雙向密封結構，用鎖緊圈鎖緊，保證了真空爐在負壓和氣冷時的密封。
加熱室（爐膽）由隔熱層、加熱元件和料臺等組成。
隔熱層為復合硬氈+石墨纖維氈結構，固定在加熱室框架上。
加熱元件采用石墨管，用陶瓷件絕緣。加熱元件沿隔熱層內壁四周方向均勻布置，加熱均勻、熱損失??；可單獨拆卸，且更換方便，料臺由石墨支柱、石墨板組成。
真空系統：由、H-150滑閥泵、ZJ-1200羅茨泵以及真空擋板閥組成的真空機組和裝設在真空管道上的氣動擋板閥、柔性連接件、電接點壓力表、規管及其附屬裝置。
由于裝有初級泵和增壓泵，并在泵的選擇上對容器的容積具有充分的儲備，保證了系統迅速的抽空時間。
電控系統由可控硅調壓器--微處理機組成的溫度程序控制、壓力控制儀和可編程序控制器（PLC）組成的機械動作程序控制兩部分組成，可實現自動化程序控制及手動控制。
